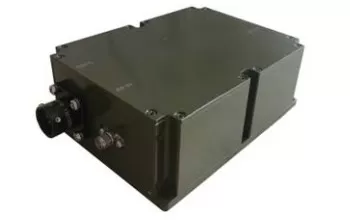

Высокий усиление и линейность 1 - 6 ГГц 40дБм широкополосный RF усилитель мощности для радара и зондирования
Место происхождения: Китай
Торговая марка: SWT
Номер модели：SW-PA-10006000-35C
Цена：
Описание продукта
ДПримечания
Модуль предназначен для военных и коммерческих применений. Использование новейших технологий и методов проектирования устройств обеспечивает высокую плотность мощности, эффективность и линейность в небольших и легких упаковках.
Нормы
Если спецификации будут изменены, не сообщайте об этом дополнительно. Типичная производительность в системах + 28VDC + 25°C и 50 Ом.
| Электричество SPECIFICATIONS@25°C | ||||
| Параметры | МИН | Типичный | Макс. | Единицы измерения |
| Диапазон частот | Один. | Два. | ГГц | |
| Коэффициент усиления мощности | Тридцать пять. | ДБ | ||
| плоскость усиления мощности | ±3 | ДБ | ||
| выходная мощность | Сорок. | ДБм | ||
| Коэффициент шума | ДБ | |||
| Ложный | - 60. | ДБc | ||
| Гармония | - 10. | ДБc | ||
| ВСВР | Соотношение | |||
| Энергоснабжение | + 28 | Вольт | ||
| В настоящее время | Два. | А. | ||
| Экологический рейтинг | ||||
| Параметры | МИН | Типичный | Макс. | Единицы измерения |
| Максимальная входная мощность | + 5 | ДБм | ||
| Рабочая температура | 0 | + 40 | °C | |
| нерабочая температура | - 40 | + 70 | °C | |
| Относительная влажность (неконденсация) | 95. | В процентах | ||
| Высота над уровнем моря (MIL - STD - 810F) | Десять тысяч. | Тридцать тысяч. | Ноги | |
| Удар / вибрация (MIL - STD - 810F) | Воздушная кость | |||

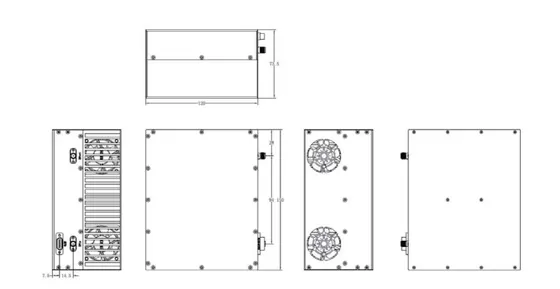

| Механические спецификации | |||
| Параметры | Стоимость | Ограничения | Единицы измерения |
| Размер | 150 * 120 * 30 | Макс. | миллиметр |
| Вес | Два. | Макс. | Килограммы |
| Ввод радиочастотного соединения | СМА - F | ||
| Выход радиочастотного соединения | СМА - F | ||
| Интерфейсный разъем постоянного тока | |||
| Сопротивление | Пятьдесят. | Ом | |
Подробная информация о товаре
Имя:
1 - 6 ГГц RF усилитель мощности
Рабочая частота:
1 - 6 ГГц
Выходная мощность Psat:
40 дБм
Прирост:
35дБ
Входной Vswr:
Два.
Плоскость коэффициента усиления мощности:
±3дБ
Ложные сигналы:
-60 дБц
Гармонические сигналы:
-10 дБц
Рабочая температура:
0~40°с
Приложение:
Испытание ЭМК, связи, радарная система, испытание & Измерение
Транспортная упаковка:
коробка
Спецификация:
150*120*30мм
Условия оплаты и доставки
Минимальный объем заказа
1 шт.
Детали упаковки
Стандартная упаковка
Срок поставки
5-8 рабочих дней
Условия оплаты
Аккредитив, документарный аккредитив, документарный платеж, банковский перевод, Western Union, MoneyGram
Способность к поставкам
100 штук в месяц
